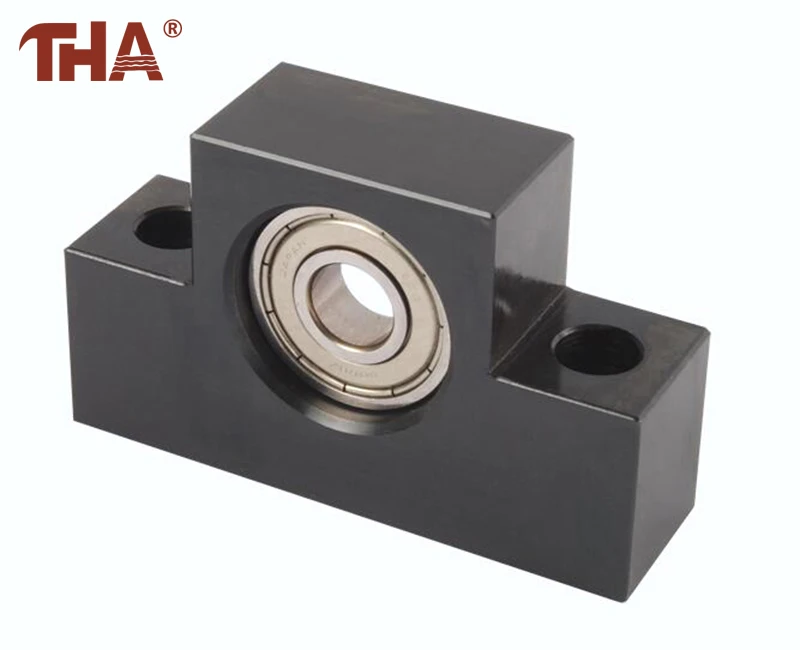

Kompaktná pevná bočná podpora EK

Podrobnosti o produkte

Séria EK sa inštaluje na pevný koniec guľôčkovej skrutky. Na rozdiel od koncovej jednotky s podporou EF- obmedzuje axiálny pohyb a pomáha udržiavať polohu hriadeľa skrutky počas zrýchľovania, spomaľovania a zmien smeru.

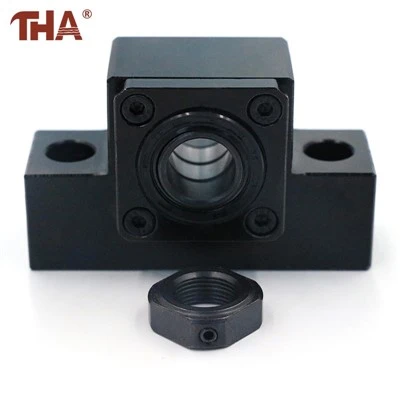

Usporiadanie ložísk je nastavené pred dodaním, čo umožňuje montáž celej jednotky bez samostatného nastavovania vnútorného predpätia ložiska. Na zaistenie opracovaného konca hriadeľa skrutky sa dodáva špeciálna poistná matica a rozperné krúžky. Dostupné štandardné modely sú EK6, EK8, EK10, EK12, EK15 a EK20.



Popis produktu

Počas montáže nasaďte jednotku EK na správne opracovaný pevný- koniec hriadeľa a zaistite ho dodanou poistnou maticou. Pred dokončením zarovnania s maticou guľôčkovej skrutky a protiľahlou podpornou jednotkou dočasne pripevnite kryt k základni stroja. Konečné dotiahnutie by sa malo vykonať až po kontrole hádzania hriadeľa a neobmedzeného pohybu.



Počas inštalácie nerozoberajte ložiskové usporiadanie. Rozmery konca skrutky, montážny povrch a zvolená veľkosť EK sa musia navzájom zhodovať; samotné číslo modelu nepotvrdzuje kompatibilitu s existujúcim hriadeľom.



Informácie o produkte

Položka	Informácie
Produktová séria	EK
Typ produktu	Kompaktná podporná jednotka s guľôčkovou skrutkou
Inštalačná poloha	Pevná strana
Smer zaťaženia	Axiálne a radiálne
Stav ložiska	Upravené a vopred nabité pred dodaním

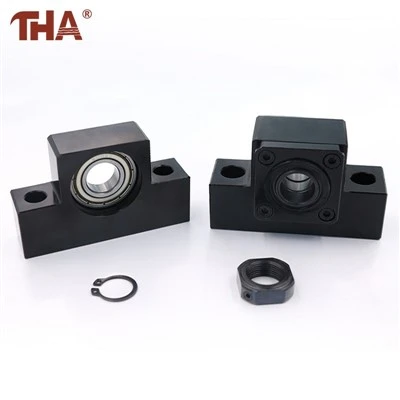

Zahrnuté pevné bočné diely	Poistná matica a dva rozperné krúžky
Dostupné modely	EK6 EK8 EK10 EK12 EK15 EK20
Zodpovedajúca podporovaná strana	Séria EF
Požiadavka na výber	Zodpovedajte veľkosti puzdra a rozmerom opracovania-konca skrutky
Zákazková výroba	Dostupné zo zákazníckych výkresov alebo vzoriek



FAQ

1. Je jednotka EK zameniteľná s jednotkou EF?

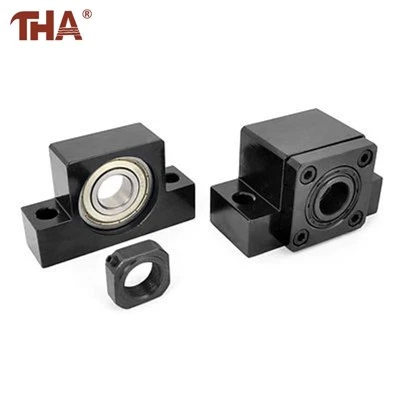

č EK sa používa na pevnej strane a riadi axiálny pohyb. EF podopiera opačný koniec, pričom umožňuje, aby sa usporiadanie prispôsobilo bežným inštalačným a prevádzkovým podmienkam.

2. Je potrebné pri montáži upraviť predpätie ložiska?
Vnútorné usporiadanie ložísk sa dodáva upravené a predpäté. Počas normálnej inštalácie by sa nemal demontovať ani samostatne upravovať.

3. Aké údaje sú potrebné pri objednávke?
Uveďte model EK, koncový výkres hriadeľa guľôčkovej skrutky-, požadované množstvo a akékoľvek montážne obmedzenia. Tieto detaily pomáhajú potvrdiť rozmerovú kompatibilitu pred výrobou.

4. Môžete vyrobiť neštandardnú podpornú jednotku?
Staviame podľa zákazníckych výkresov v rámci OEM/ODM a prijímame objednávky malé ako jeden kus pre štandardné veľkosti.
