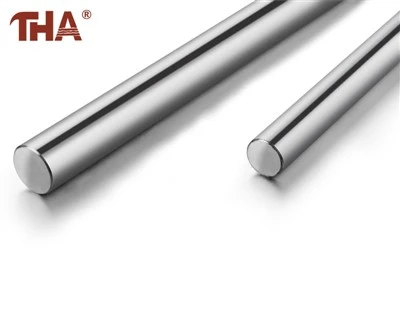

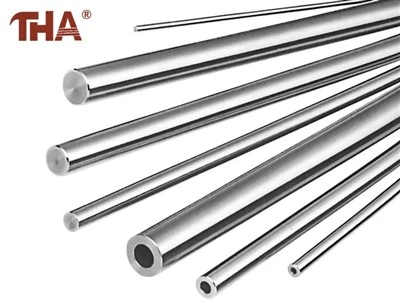

GCr15 brúsený okrúhly ložiskový hriadeľ

Podrobnosti o produkte

Tento hriadeľ je vyrobený z ocele GCr15. Vonkajšia strana je najprv vytvrdená a potom brúsená, pretože tento povrch je časť, ktorej sa guľôčky vo vnútri ložiska opakovane dotýkajú. Hriadeľ je skôr pevný ako dutý.



Štandardné priemery pokrývajú 3 mm až 150 mm. Dĺžka je určená usporiadaním stroja. K dispozícii sú hriadele s hladkým rezom, zatiaľ čo výkresy možno použiť pre stupňovité konce, závity, plošky a axiálne alebo krížové -diery.



Popis produktu

Pred opracovaním sú dôležité tri rozmery: diera ložiska, vzdialenosť medzi podperami hriadeľa a požadovaný zdvih. Otvor ložiska určuje priemer hriadeľa. Vzdialenosť podpery ovplyvňuje ohýbanie. Dráha určuje, koľko neprerušenej bežiacej plochy musí zostať po uvoľnení miesta pre podpery a koncové prvky.



Inštalácia nesmie umiestniť závit, plochú alebo vŕtanú časť do pracovnej dráhy ložiska. Tieto funkcie nepatria do oblasti cestovania, pokiaľ konštrukcia stroja výslovne nevyžaduje inak.



Koncové-hriadele s podperou vyhovujú mnohým kratším mechanizmom. Ak je hriadeľ dlhý alebo nesie väčšie bočné zaťaženie, môže byť potrebná podpora pozdĺž dĺžky. Toto rozhodnutie je založené skôr na skutočnom rozpätí a zaťažení než na samotnom priemere hriadeľa.



Informácie o produkte

Bod špecifikácie	Údaje o stránke
Komponent	Cylindrický lineárny-hriadeľ
Konštrukcia jadra	Pevné
Štandardná oceľ	GCr15
Vonkajší povrch	Kalené a brúsené
Priemer pokrytia	3 mm až 150 mm
Dodávaná dĺžka	Vyrobené na objednanú dĺžku
Možnosti kreslenia	Kroky závity ploché a vŕtané prvky
Pracovný partner	Okrúhle lineárne ložisko
Voľba inštalácie	Koniec podporovaný alebo nepretržite podporovaný





FAQ

Kde by malo byť vlastné obrábanie umiestnené?

Obrobené časti by mali normálne zostať mimo pracovnej dráhy ložiska. Označte na výkrese celú oblasť pohybu a každý koncový rozmer.

Je priemer hriadeľa dostatočný na zadanie objednávky?

č. Vyžaduje sa aj dĺžka, polohy podpier, použiteľná dráha a koncové detaily.

Kedy je potrebná podpora pozdĺž hriadeľa?

Môže byť potrebné, keď by nepodporované rozpätie alebo bočné zaťaženie spôsobilo neprijateľné ohýbanie. Pred vykonaním tejto voľby je potrebné zvážiť usporiadanie stroja.

Je možné zakúpiť štandardnú veľkosť v malom množstve?

Prijímame objednávky už malé ako jeden kus pre štandardné veľkosti. Prosím, kontaktujte nás pre dodaciu dobu na základe množstva objednávky.



O nás

Lishui Guangyuan Industry & Trade Co Ltd reže a obrába lineárne hriadele pre ložiskové-navádzané zariadenia. Výroba sa môže riadiť štandardnými rozmermi alebo hotovým zákazníckym výkresom.
