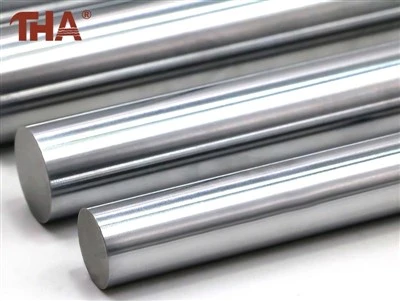

Brúsený oceľový ložiskový vodiaci hriadeľ

Podrobnosti o produkte

Tento hriadeľ tvorí dráhu pre lineárne ložisko. Jeho valcový povrch musí zostať rovný a konzistentný, aby sa ložisko mohlo pohybovať bez uviaznutia alebo nerovnomerného kontaktu.



Materiálové možnosti zobrazené pre tento produkt zahŕňajú ložiskovú oceľ, vysoko uhlíkovú chrómovú oceľ, 40Cr a stredne uhlíkovú oceľ. Vhodný materiál závisí od zaťaženia, požiadaviek na obrábanie a pracovného prostredia.



Štandardné priemery pokrývajú 3 mm až 150 mm. Dodávanú dĺžku a konfiguráciu-konca hriadeľa je možné pripraviť na inštaláciu zákazníkom. Dostupné opracovanie zahŕňa opracovanie-na-dĺžku, závity, plošky, zmenšené konce a vŕtané otvory.



Popis produktu

Otvor ložiska a priemer hriadeľa musia byť zvolené ako pár. Nominálne podobná tyč s nevhodnou toleranciou priemeru alebo stavom povrchu môže vytvárať nadmernú vôľu alebo brániť správnemu pohybu ložiska.



Pred objednávkou špecifikujte požadovaný priemer, hotovú dĺžku a prípadné opracovanie na oboch koncoch. Ak sa hriadeľ bude podopierať len na svojich koncoch, treba zvážiť aj jeho nepodoprenú vzdialenosť a pracovné zaťaženie, pretože veľké rozpätie sa môže počas prevádzky vychýliť.



Hriadeľ možno použiť v automatizovaných prípravkoch, manipulačných zariadeniach, tlačiarňach, rezacích strojoch a iných zostavách, kde sa lineárne ložisko pohybuje po okrúhlom vodiacom povrchu.



Informácie o produkte

Položka	Špecifikácia
Typ produktu	Pevný okrúhly ložiskový hriadeľ
Materiálové možnosti	Ložisková oceľ vysoko uhlíková chrómová oceľ 40Cr alebo stredne uhlíková oceľ
Štandardné priemery	3 4 5 6 8 10 12 13 16 20 25 30 35 40 50 60 80 100 120 a 150 mm
Dĺžka	Vyrobené na požadovanú konečnú dĺžku
Kompatibilný komponent	Zodpovedajúce lineárne ložisko s kruhovým otvorom
Voliteľné obrábanie	Rezanie závitových vŕtacích plôch a redukovaných koncov
Hlavné informácie o objednávke	Priemer dĺžka materiálu a koncový výkres





FAQ

Dodáva sa tento výrobok s lineárnym ložiskom?

Hriadeľ a ložisko sú samostatné komponenty, pokiaľ nie sú špecificky objednané spolu.

Aké informácie sú potrebné pre koncové obrábanie?

Poskytnite výkres znázorňujúci hotovú dĺžku, detaily závitu, kroky, otvory a ich tolerancie.

Je možné zvoliť priemer hriadeľa iba podľa jeho menovitej veľkosti?

Nie. Pred objednaním je potrebné zvážiť aj špecifikáciu ložiska a jeho požadovanú toleranciu hriadeľa.

Je tento hriadeľ určený na otáčanie?

Táto stránka popisuje vodiaci hriadeľ, ktorý sa používa predovšetkým ako obežná plocha pre lineárny{0}}pohyb ložiska. Rotujúce aplikácie vyžadujú samostatné kontroly rýchlosti, zaťaženia a montáže.

Je možné vyrobiť vlastné verzie?

Staviame podľa zákazníckych výkresov v rámci OEM/ODM a prijímame objednávky malé ako jeden kus pre štandardné veľkosti.



O nás

Lishui Guangyuan Industry & Trade Co Ltd dodáva lineárne hriadele a zodpovedajúce pohybové komponenty pre-stavebné projekty strojov. Hriadele je možné objednať jednotlivo alebo spolu s kompatibilnými ložiskami a montážnymi dielmi.
